Väljakutse. Keeviskonstruktsioonide (kuni 2,5 m) dimensionaalne kontroll sõltus allhanke mõõtmisteenustest. Üks mõõtmine maksis 600–900 € ja võttis aega 2–3 tööpäeva. Tootmismahtude kasvades muutus see kitsaskohaks - 8–12 mõõtmist kuus põhjustas viivitusi tarnetes.
Lahendus. Juurutati HandySCAN 3D BLACK Series. Skänner paigaldati tootmisliini juurde; operaatori koolitus kestis 2 päeva. VXinspect genereerib automaatselt värvikaardiga GD&T-aruande vahetult tootmispõrandal.
Tulemus. Allhanke mõõtmisteenused lõpetati. Mõõtmistsükkel 3 tööpäevalt 3 tunnile. Esimese 8 kuuga kattis seade ennast tööjõu- ja allhankekulu vähenemisega.
Eelised

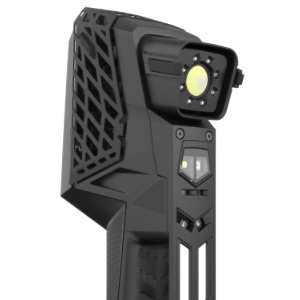

EVO seeria ühendab 46 laserliini ja 0,020 mm täpsuse (EVO Elite) sisseehitatud puuteekraani ning juhtmevaba ühendusega — metroloogiatööriist, mis ei nõua sülearvutit.
4,3" ekraan ja füüsilised nupud võimaldavad skaneerimist ilma sülearvutita. Juhtmevaba režiim tagab ligipääsu raskesti juurdepääsetavatele kohtadele.
46 laserliini katavad pinna tihedamalt kui BLACK-seeria 22 või 30 liini. Tulemuseks kiirem andmehõive ja ühtlasem mesh.
Metroloogiakvaliteediga mõõtmine, kalibreeritud ISO/IEC 17025 akrediteeritud laboris. Limited Edition mudelil 0,015 mm.
Sisseehitatud kaamera lisab skaneeritud andmetele fotodokumentatsiooni ja liitreaalsuse annotatsioonid otse mõõtmiskeskkonnas.
46 sinist laserliini. 0,020 mm täpsus. Puuteekraan. Juhtmevaba.
Tarkvara
Tarkvara seadmes
Iga Creaform 3D mõõteseadme komplektis. Creaform.OS on operatsioonitarkvara, mis tagab täiusliku riist- ja tarkvara koostöö skaneerimise ajal — see ongi põhjus, miks EVO töötab ilma sülearvutita.
Täiustatud võrgustiku-intelligentsus määrab automaatselt iga skaneerimise jaoks parima resolutsiooni.
Kaamera ja laserliinid optimeerivad pinnamõõtmist keerukamatel ja kontrastsetel materjalidel.
Ekraanikuva peegeldab 3D-mudelit täpselt nii, nagu see skaneerimise käigus tekib.
Tehisintellekt tuvastab ja jälgib positsioonilisi tähismärke automaatselt — kiirem seadistus ja vähem operaatori-vigu.
Reaalajas tagasiside garanteerib optimaalse andmehõive sõltumata operaatori kogemusest.
Sofistikeeritud algoritmid tagavad ülima võrgustiku-kvaliteedi — vähem järeltöötlust analüüsi etapis.
Arvutis
EVO ei ole üksnes seade. Iga mõõtmine jookseb läbi Creaform Metrology Suite — ühtse tarkvaraplatvormi, mis katab kogu töövoo kontrollist kuni automatiseeritud raportini. Neli moodulit, üks andmemudel.
Mõõdistuste värvikaart detailile — kohene visuaalne ülevaade kõigist hälvetest CAD-mudelist. Automaatne GD&T mõõtmine, PDF- ja Exceli raportid ühe klikiga.
Teisendage skannitud võrgustik parameetrilisteks CAD-pindadeks otse SolidWorksis, Inventoris, Creos või NX-is. Automaatne pinna-, serva- ja kuju-tuvastus kiirendab pöördprojekteerimist märkimisväärselt.
Korduvad kontrollid — ühe klikiga. Salvesta inspekteerimisplaan, käivita sama protseduur iga uue detaili peal. Sobib eelkõige sarja- ja seeriatootmisele.
Reaalajas jälgimine liikuvate osade ja montaažiprotsesside ajal. Mõõda vibratsiooni, termilist deformatsiooni või kokkupaneku geomeetriat, ilma detaili paigast liigutamata.
Koolituse ja tarkvaratoe kohta loe lähemalt.
Ühilduvus
Spetsifikatsioonid
| Täpsus | 0,020 mm; Limited Edition 0,015 mm · EVO Elite |
| Volumeetriline täpsus | 0,020 mm + 0,020 mm/m; Accu+ Kitiga 0,020 mm + 0,015 mm/m · EVO Elite |
| Vastuvõtutest | ISO 10360 |
| Mõõtevõime 0,3 m kaugusel | Pin 0,750 mm; Hole 1,250 mm; Step 0,025 mm; Wall 0,500 mm |
| Töökaugus | 200-750 mm |
| Kaamera | 12 MP, AR-tugi |
| Kaal | 1,04 kg |
| Laserklass | 2M |
| Mõõtmiskiirus | 2 800 000 mõõtmist/s |
Mudelite võrdlus

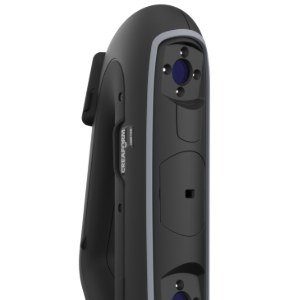

Värviline metroloogia
Värviline metroloogia ühe passiga
Inspekteerimine ja tooteinsenerid, kes vajavad metroloogilise täpsuse kõrval ka pinna värvi ja tekstuuri — sama skanniga, ühe käiguga.
Tootmispõrandal
Tootmispõranda metroloogia
Tootmispõrand, kus täpsus peab tulema kohale ilma sülearvutita ja iga sekund loeb.

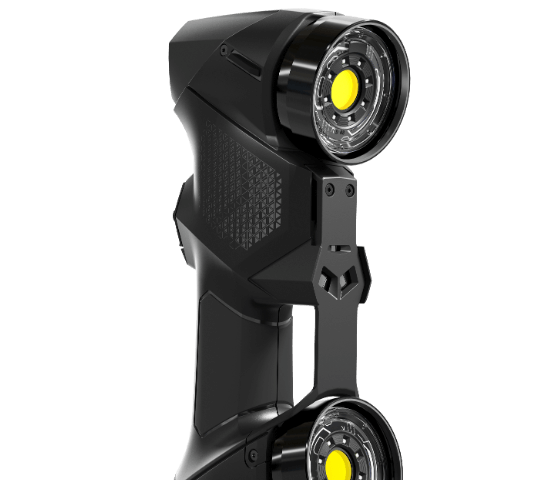

Sülearvuti-baasil laboritöö
Tõestatud labori- ja tootmistäpsus
Kontrollitud labori- või QC-keskkond, kus sülearvuti on alati käepärast ja töövoog on välja kujunenud — ühilduv vanade BLACK platvormidega.
Tarvikud
EVO laieneb kolme tarvikuga, mis katavad mobiilsuse, töökoja ergonoomika ja suuremate detailide mõõtmise.
PDFMobiilsus

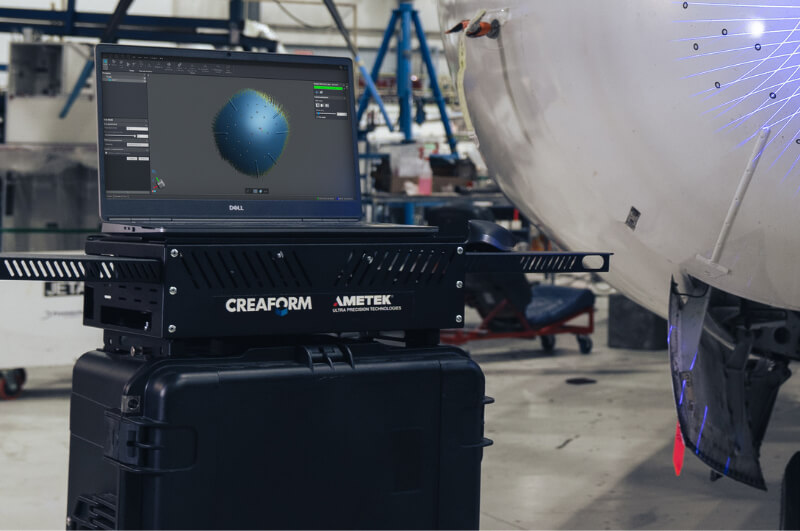

Kandekohver, juhtmevaba aku, varuakud ja kaitsekorpus. Skannige kasvõi mahuti sees või tootmisliini all — ilma sülearvutita.
Lae alla brošüür (PDF)
PDFTöökoht
Kogu varustus ühes kohvris, mis avaneb täisväärtuslikuks mõõtetöökohaks. Multi-terrain rattad — sobib töökoja-, lao- ja välitöödele.
Lae alla brošüür (väline link, avab uue aknas)
Suured detailid
Optiline koordinaatmõõtesüsteem fotogrammeetria täpsusega. Vähendab tähismärkide vajadust suurte detailide skaneerimisel.
Loe lähemaltKKK
Enne pakkumise küsimist — siin on vastused sagedasematele küsimustele EVO seeria kohta.
EVO ja BLACK+ on sama klassi metroloogiaskännerid — mõlemal on 46 sinist laserliini ja sarnane täpsusvahemik (EVO Elite 0,020 mm; BLACK+ Elite 0,025 mm), kuid EVO-l on sisseehitatud 4,3″ puuteekraan ja juhtmevaba režiim — töötab ilma sülearvutita. BLACK+ on endiselt sobivam laboripõhistele töövoogudele, kus sülearvuti on alati käepärast. EVO on ehitatud tootmispõrandale ja välitöödele.
Jah. Sisseehitatud 4,3″ puuteekraan ja füüsilised nupud võimaldavad skaneerimist käivitada, peatada, vaadata eelvaadet ja kontrollida katvust otse seadmelt. Juhtmevaba režiim vabastab operaatori kaabli ja sülearvuti kandmisest — eriti kasulik rasketes asukohtades (auto all, mahuti sees, kõrguses). Andmete analüüsiks ja CAD-võrdluseks läheb vaja arvutit ja Metrology Suite tarkvara.
Tüüpiline operaator on iseseisev pärast 1-päevast koolitust — seda tänu sinise laseri tehnoloogiale, mis ei vaja pulbrit ega kalibreerimismatti, ja puuteekraani liidesele, mis juhib skannimist samm-sammult. Metrology Suite (Inspection, Scan-to-CAD) täielikuks omandamiseks soovitame 2-päevast süvitsi koolitust, mille lõpetab sertifikaat.
Jah. Iga HandySCAN 3D EVO tarnitakse ISO 17025 akrediteeritud laboris kalibreeritud sertifikaadiga. Täpsus ja volumeetriline jõudlus (VDI/VDE 2634-3) on dokumenteeritud. Korrapärane aastane rekalibreerimine on soovitatav ja me korraldame selle kohapeal või saadame Creaformi teeninduskeskusesse.
Positsioonilised tähismärgid (läbimõõduga 6 mm helkurkettad) on EVO optilise jälgimise aluseks — need pannakse detailile või selle ümbrusse enne skaneerimist ja eemaldatakse pärast. Tavalise keskmise suurusega detaili (60 × 60 cm) katmine võtab alla 5 minuti. Väga väikestele või geomeetriliselt keerukatele detailidele piisab ka tähismärkidest nende ümber, mitte otse pinnale. Pole aega tähistamiseks? Küsige meilt MaxSHOT 3D fotogrammeetria lahenduse kohta.
Standardseadme tarneaeg on laost 1–2 nädalat, eritellimusega konfiguratsioonid (tarvikukomplektid) 4–6 nädalat. Jah, rent on võimalik — soovitame 1–2-nädalast prooviperioodi, mille maksumuse arvestame ostmise korral maha esimesest arvest. Broneeri demo, siis paneme rendigraafiku paika koos teie projektiga.
Eksport: STL, OBJ, PLY, ASCII, DAE, FBX, IGES, STEP, 3MF, MA, TXT, ZPR, WRL, X3D, CATPart (neutral). Inspection tulemused PDF, Excel. Scan-to-CAD moodul ühildub otse SolidWorksi, Autodesk Inventori, PTC Creo ja Siemens NX-iga plugin’ide kaudu. Polügoniseeritud võrgustikke saab edasi töödelda kõigis peamistes pöördprojekteerimise tarkvarades (Geomagic Design X, Ansys SpaceClaim jm).
Ei leia vastust? Räägi rakendusinseneriga
Järgmine samm
Broneeri tasuta demo: mõõdame teie detaili meie laos või teie tootmispõrandal. Kohustuseta.
Demo on tasuta ja kohustuseta.
